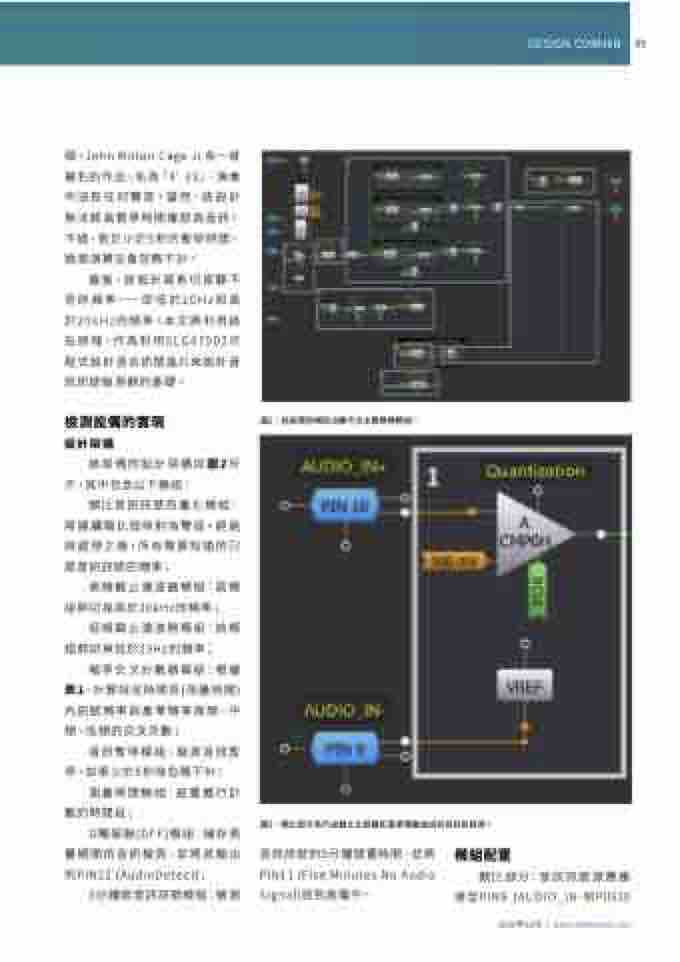

DESIGN CORNER
頓。John Milton Cage Jr.有一首 著 名 的 作 品 ， 名 為「 4 ’3 3 」， 演 奏 中沒有任何聲音。當然，該設計 無法將長暫停時間確認為音訊。 不過，對於小於5秒的暫停時間， 檢測演算法會忽略不計。
最後，該設計將剪切掉聽不 見的頻率——即低於20Hz和高 於20kHz的頻率。本文將利用這 些原理，作為利用SLG47502可 程式設計混合訊號晶片來設計音 訊訊號檢測器的基礎。
檢測設備的實現 設計架構
圖2:該設備架構突出顯示出主要建構模組。
33
該設備的設計架構如圖2所 示，其中包含以下模組:
類比音訊訊號的量化模組: 將連續類比值映射為雙值。經過 該處理之後，所有需要知道的只 是音訊訊號的頻率;
高頻截止濾波器模組:該模 組剪切掉高於20kHz的頻率;
低頻截止濾波器模組:該模 組剪切掉低於25Hz的頻率;
頻率交叉計數器模組:根據 表1，計算特定時間段(測量時間) 內訊號頻率與基準頻率高頻、中 頻、低頻的交叉次數;
音訊暫停模組:檢測音訊暫 停，如果少於5秒時忽略不計;
測量時間模組:設置進行計 數的時間段;
圖3:類比部分表示由類比比較器和基準電壓組成的音訊訊號源。
D觸發器(DFF)模組:儲存測 量期間的音訊檢測，並將其輸出 到PIN12 (AudioDetect);
音訊訊號的5分鐘閒置時間，並將 PIN11 (Five Minutes No Audio Signal)放到高電平。
模組配置
5分鐘無音訊訊號模組:檢測
類比部分:音訊訊號源應連 接至PIN9 (AUDIO_IN-和PIN10
