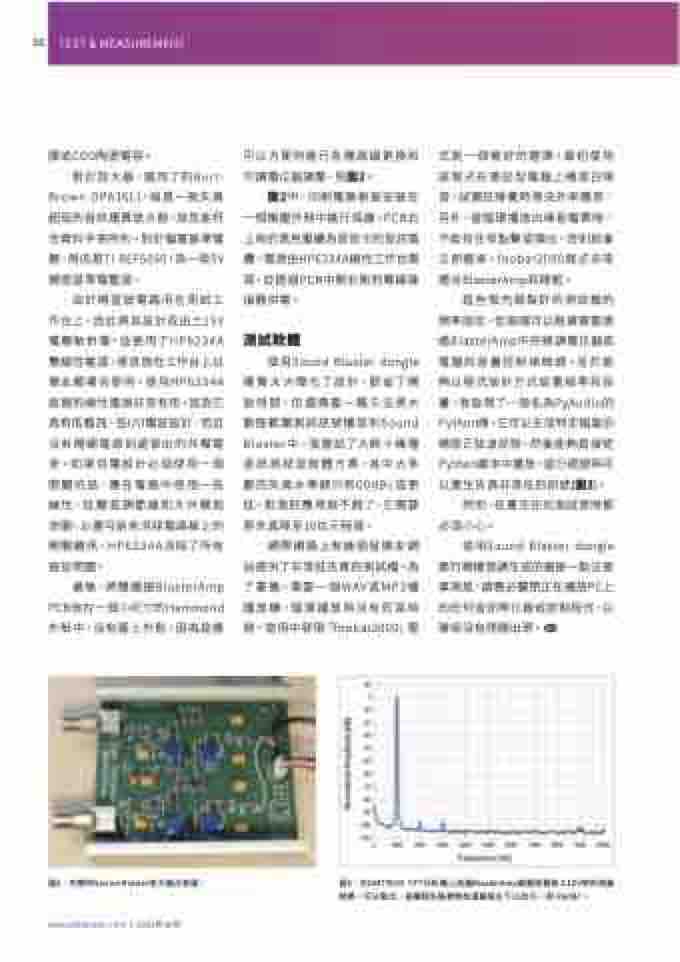

56
膜或COG陶瓷電容。 對於放大器，選用了的Burr-
可以方便地進行各種跳線更換和 可 調 電 位 器 調 整，見 圖 2。
式是一個極好的選擇。最初使用 該程式在筆記型電腦上播放白噪 音，試圖在睡覺時淹沒外來聲音， 另外，當循環播放白噪音檔案時， 不能有任何點擊或彈出，否則就會 立即醒來。foobar2000程式非常 適合BlasterAmp和睡眠。
Brown OPA1611，這是一款失真 超低的音訊運算放大器，其性能符 合資料手冊所列。對於偏置基準電 壓，用的是TI REF5050，為一款5V 精密基準電壓源。
圖2中，印刷電路板被安裝在 一個衝壓外殼中進行保護。PCB右 上角的黑色電纜為音效卡的音訊電 纜。電源由HP6234A線性工作台電 源，並透過PCB中間右側的導線連 接器供電。
這些預先錄製好的測試檔的 頻率固定，但振幅可以根據需要透 過BlasterAmp中的微調電位器或 電腦的音量控制來微調。至於能 夠以程式設計方式設置頻率和音 量，我發現了一個名為PyAudio的 Python庫，它可以生成特定幅度的 精密正弦波訊號，然後能夠直接從 Python腳本中播放。這已經證明可 以產生失真非常低的訊號(圖3)。
由於期望該電路用在測試工 作台上，因此將其設計成由±15V 電壓軌供電，並使用了HP6234A 雙線性電源，將其放在工作台上以 備此類場合使用。使用HP6234A 這類的線性電源非常有用，因為它 具有低雜訊、低I/O電容設計，而且 沒有開關電源到處冒出的共模電 流。如果供電設計必須使用一個 開關的話，應在電路中使用一些 線性、低壓差調節器和大共模扼 流圈，以盡可能地消除電路板上的 開關雜訊，HP6234A消除了所有 這些問題。
測試軟體
最後，將雙通道BlasterAmp PCB放在一個小尺寸的Hammond 外殼中，沒有蓋上外殼，因為這樣
網際網路上有幾個發燒友網 站提供了非常低失真的測試檔。為 了重播，需要一個WAV或MP3檔 播放機，循環播放時沒有死區時 間。使用中發現「foobar2000」程
使用Sound Blaster dongle 進行精確音調生成的最後一點注意 事項是，請務必關閉正在播放PC上 的任何音訊等化器或控制程式，以 確保沒有問題出現。
使用Sound Blaster dongle 確實大大簡化了設計，節省了開 發時間，但還需要一種方法將大 動態範圍測試訊號播放到Sound Blaster中。我嘗試了大概十幾種 音訊測試音軟體方案，其中大多 數的失真水準都只有60dBc或更 低，對我的應用就不夠了，它需要 將失真降至16位元程度。
然而，在產生任何測試音時都 必須小心。
圖2:完整的Sound Blaster放大器示意圖。
www.eettaiwan.com | 2022年10月
圖3:在DMT9000 FFT分析儀上測量BlasterAmp範圍設置為±10V時的測量 結果。可以看出，滿量程失真產物為滿量程以下16位元，即-96dBc。
TEST & MEASUREMENT
