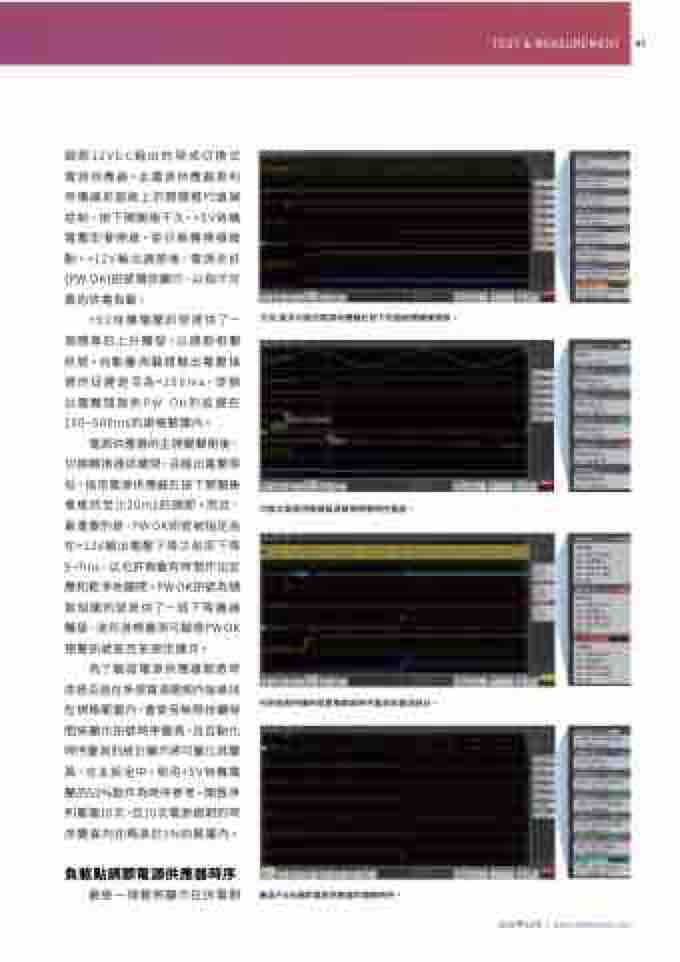

TEST & MEASUREMENT
調節12VDC輸出的現成切換式 電源供應器。此電源供應器是利 用儀器前面板上的開關進行遠端 控制。按下開關後不久，+5V待機 電壓即會開啟，使切換轉換器啟 動。+12V輸出調節後，電源良好 (PW OK)訊號隨即顯示，以指示可 靠的供電負載。
47
+5V待機電壓訊號提供了一 個簡單的上升觸發，以擷取相關 訊號。自動量測驗證輸出電壓接 通的延遲是否為<100ms，從輸 出電壓開啟到PW OK的延遲在 100~500ms的規格範圍內。
交流/直流切換式電源供應器在按下前面板開關後開啟。
電源供應器的主開關關閉後， 切換轉換器即關閉，且輸出電壓降 低。指定電源供應器在按下開關後 會維持至少20ms的調節。而且， 最重要的是，PW OK訊號被指定為 在+12V輸出電壓下降之前即下降 5~7ms，以允許負載有時間作出反 應和乾淨地關閉。PWOK訊號為擷 取相關訊號提供了一個下降邊緣 觸發，波形游標量測可驗證PW OK 預警訊號是否依規定運作。
切換式電源供應器電源故障預警時序量測。
為了驗證電源供應器開啟時 序是否能在多個電源週期內皆維持 在規格範圍內，會使用無限持續時 間來顯示訊號時序變異，且自動化 時序量測的統計顯示將可量化其變 異。在此設定中，使用+5V待機電 壓的50%點作為時序參考。開啟序 列重複10次，且10次電源週期的時 序變異均在略高於1%的範圍內。
利用無限持續時間重複開啟時序量測和量測統計。
負載點調節電源供應器時序
最後一個範例顯示在供電期
產品中8台調節電源供應器的開機時序。
