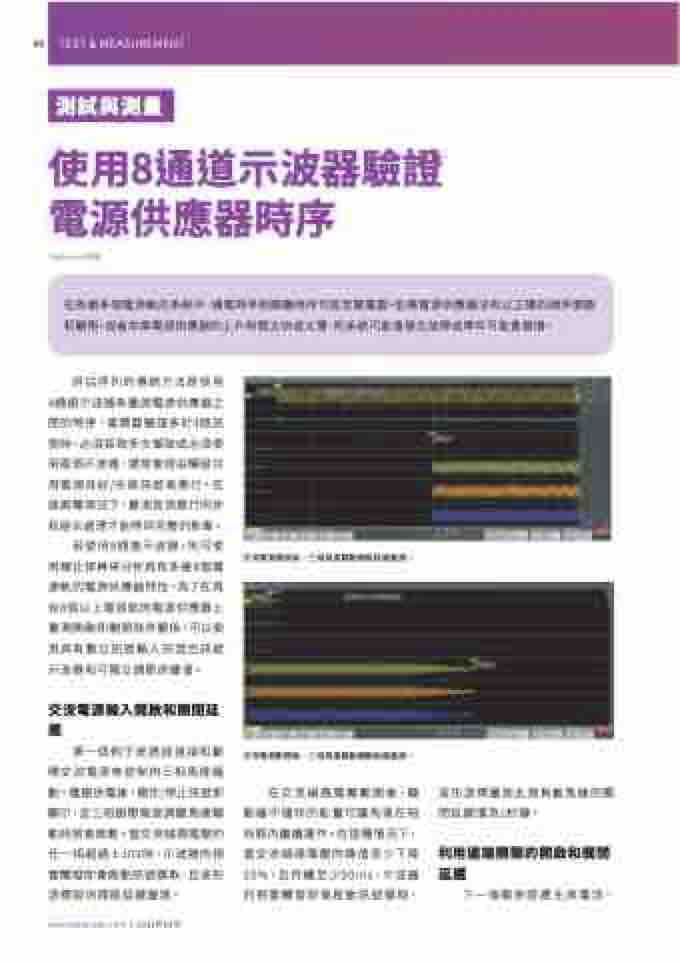

測試與測量
使用8通道示波器驗證 電源供應器時序
Tektronix供稿
在依賴多個電源軌的系統中，通電時序和關機時序可能至關重要。如果電源供應器沒有以正確的順序開啟 和關閉，或者如果電源供應器的上升時間太快或太慢，則系統可能會發生故障或零件可能會損壞。
評估序列的傳統方法是使用 4通道示波器來量測電源供應器之 間的時序。當需要驗證多於4個訊 號時，必須採取多次擷取或必須使 用兩個示波器，通常會經由觸發共 用電源良好/失敗訊號來進行。在 這兩種情況下，量測皆須進行同步 和組合處理才能得到完整的影像。
若使用8通道示波器，則可使 用類比探棒來分析具有多達8個電 源軌的電源供應器特性。為了在具 有8個以上電源軌的電源供應器上 量測開啟和關閉時序關係，可以使 用具有數位訊號輸入的混合訊號 示波器和可獨立調節的閾值。
交流電源連接後，三相馬達驅動開啟延遲量測。
交流電源輸入開啟和關閉延
遲 第一個例子是透過連接和斷 開交流電源來控制的三相馬達驅 動。電路供電後，運作/停止訊號即 顯示，且三相脈衝寬度調變馬達驅 動訊號會啟動。當交流線路電壓的 任一相超過±10V時，示波器的視 窗觸發即會啟動訊號擷取，且波形 游標提供開啟延遲量測。
www.eettaiwan.com | 2022年02月
交流電源斷開後，三相馬達驅動關斷延遲量測。
在交流線路電壓斷開後，驅 動器中儲存的能量可讓馬達在短 時間內繼續運作。在這種情況下， 當交流線路電壓的峰值至少下降 30%，且持續至少50ms，示波器 的視窗觸發即會啟動訊號擷取，
波形游標量測此無負載馬達的關 閉延遲僅為1秒鐘。
利用遠端開關的開啟和關閉 延遲
下一個範例是產生高電流、
